Таймер Robiton включает и выключает приборы по расписанию без участия человека. В линейке есть электронные и механические модели с разными принципами настройки. Разберём, как запустить и запрограммировать каждую из них.
Какие бывают таймеры Robiton — электронные и механические модели, их базовые отличия
Электронные таймеры Robiton — это модели EL-01, EL-02 и EL-03. Они программируются кнопками и показывают время на дисплее.
Механические таймеры представлены моделями ME-01, ME-02 и ME-03. Программа в них задаётся вручную — нажатием лепестков на вращающемся круге.

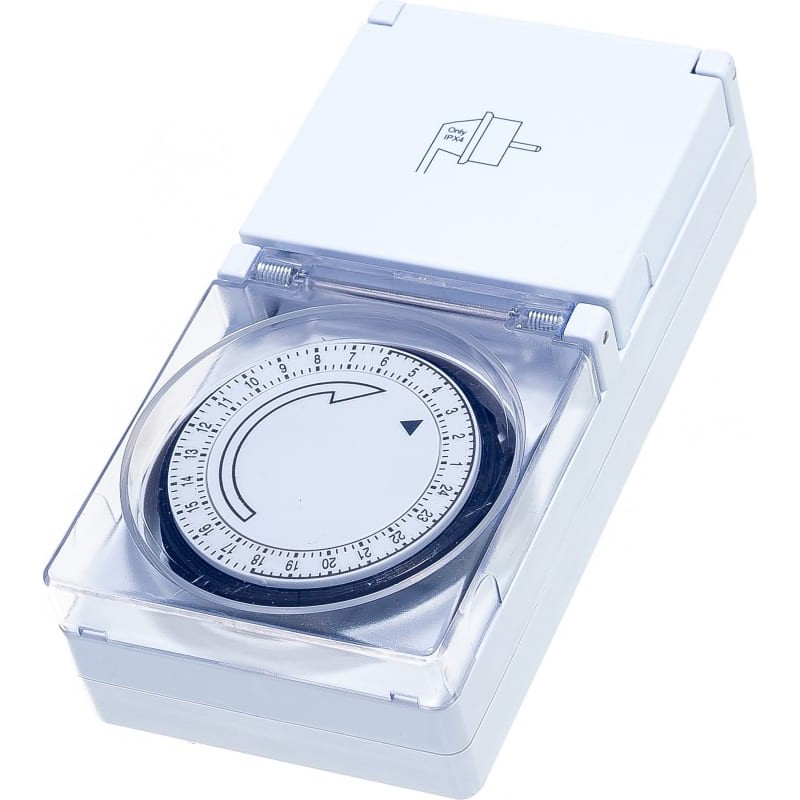

Таймер ROBITON ME-03 отличается влагозащищённым корпусом со степенью защиты IP44 и предназначен для использования на улице. Остальные модели рассчитаны только на работу в помещении.
Таймеры ME-01 и ME-03 различаются и габаритами: у ME-01 — 60×100×30 мм и вес 130 г, у ME-03 — 75×150×35 мм и вес 260 г. На правой стороне корпуса механических таймеров расположен переключатель bypass, который включает подключённый прибор напрямую в сеть, минуя программу.
Первый запуск электронного таймера — зарядка аккумулятора и сброс настроек
Перед первой настройкой таймер нужно вставить в розетку 220–240 В 50 Гц. Для моделей EL-01 и EL-02 полная зарядка встроенного аккумулятора занимает 14 часов.
У ROBITON EL-03 минимальное время подключения к сети — 10 минут, а для полной зарядки нужно 12–14 часов. Встроенный Ni-MH аккумулятор EL-02 удерживает заряд более 100 часов, поэтому при отключении электричества настройки не сбиваются.
После зарядки все модели нужно сбросить кнопкой ОП/СБРОС, нажав её заострённым предметом — ручкой или карандашом. Только после зарядки и сброса таймер готов к программированию.
Настройка текущего времени на электронном таймере
На EL-01 нужно нажать и удерживать кнопку ВРЕМЯ, одновременно нажимая кнопку НЕД, пока не появится символ текущего дня. Затем кнопками ЧАС и МИН устанавливается точное время.
На EL-02 сначала кнопками ВВЕРХ/ВНИЗ находят надпись CLOCK, затем зажимают кнопку УСТ на 2 секунды — замигает день недели. Часы и минуты устанавливаются поочерёдно той же кнопкой УСТ.

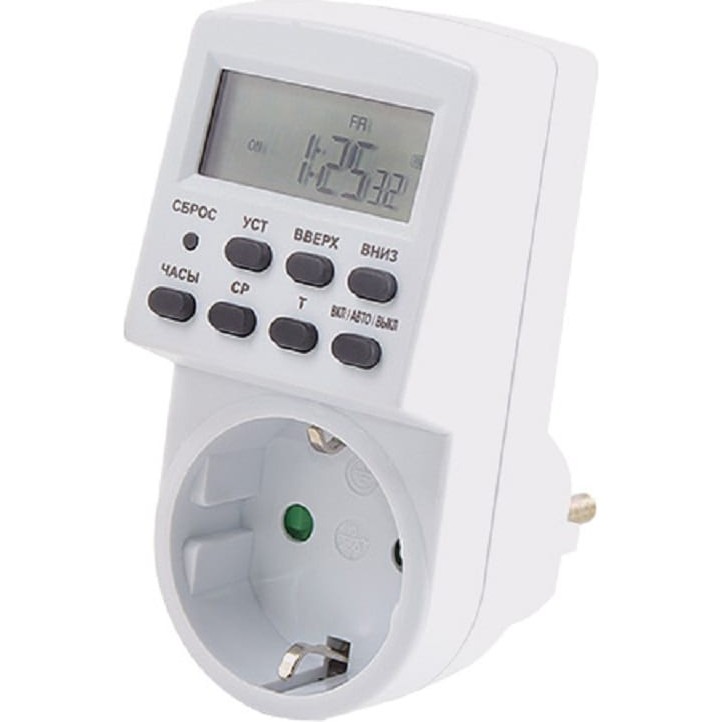

На таймере EL-03 нужно зажать кнопку УСТ до начала мигания дня недели, затем кнопками ВВЕРХ/ВНИЗ выставить день, час и минуты, подтверждая каждый шаг кнопкой УСТ. Для программирования на EL-01 и EL-02 доступно 16 комбинаций дней и блоков дней недели.
У механических таймеров ME-01 и ME-03 текущее время выставляется поворотом диска по часовой стрелке до совмещения нужной отметки с треугольной меткой на розетке. Точность хода таких часов — 10 минут в неделю, поэтому время рекомендуется проверять не реже раза в неделю.
Программирование включения и выключения (на примере EL-01/EL-02/EL-03)
У моделей EL-01 и EL-02 доступно до 10 независимых программ с шагом в одну минуту. У EL-03 программ больше — до 20, тоже с минутным шагом.
Для программирования EL-01 нажимают кнопку ТАЙМЕР — на дисплее появляется ON 1. Кнопкой НЕД выбирают день, кнопками ЧАС и МИН — время включения, а повторное нажатие ТАЙМЕР переводит к настройке времени выключения той же программы.
Например, чтобы прибор включался в 17:15 и выключался в 22:30 каждый день, выбирают блок «Mo,Tu,We,Th,Fr,Sa,Su» и выставляют часы и минуты кнопками ЧАС и МИН. На EL-03 программирование первой программы начинается с зажатия кнопки УСТ, выбора дня недели кнопками ВВЕРХ/ВНИЗ и установки часов и минут, а переход к выключению выполняется кнопкой ВНИЗ.
Пример для ROBITON EL-03: включение в 9:15 и выключение в 18:30 ежедневно настраивается через выбор «Mo Tu We Th Fr Sa Su» и установку времени для обеих команд. Если настройки программ пересекаются, выполняется команда выключения — она имеет приоритет над включением.
Отдельную программу на EL-03 можно удалить, нажав кнопку ВКЛ/АВТО/ВЫКЛ в момент её отображения на дисплее.
Режимы работы, случайный режим и функция летнего времени
Кнопка ВКЛ/АВТО/ВЫКЛ переключает три режима работы: ON, AUTO и OFF. Заданные программы выполняются только в режиме AUTO, а в режимах ON и OFF они игнорируются.
При переходе из режима ВКЛ в АВТО таймер сохраняет включённое состояние до следующей запрограммированной команды. Менять режимы во время настройки программ нельзя.
Случайный режим на EL-01 и EL-02 имитирует присутствие человека дома: прибор хаотично включается на 10–31 минуту в период с 18:00 до 6:00. На EL-03 этот режим работает иначе — задержка срабатывания составляет от 2 до 30 минут от установленного значения.
Функция летнего времени активируется одновременным нажатием кнопок ВРЕМЯ и ВКЛ/АВТО/ВЫКЛ — на дисплее появляется буква S, и часы переводятся на час вперёд. Повторное нажатие возвращает зимнее время, а формат часов (12- или 24-часовой) переключается одновременным нажатием кнопок ВРЕМЯ и ТАЙМЕР.
Таймер EL-02 дополнительно умеет работать как таймер обратного отсчёта — до 99 часов 59 минут 59 секунд.

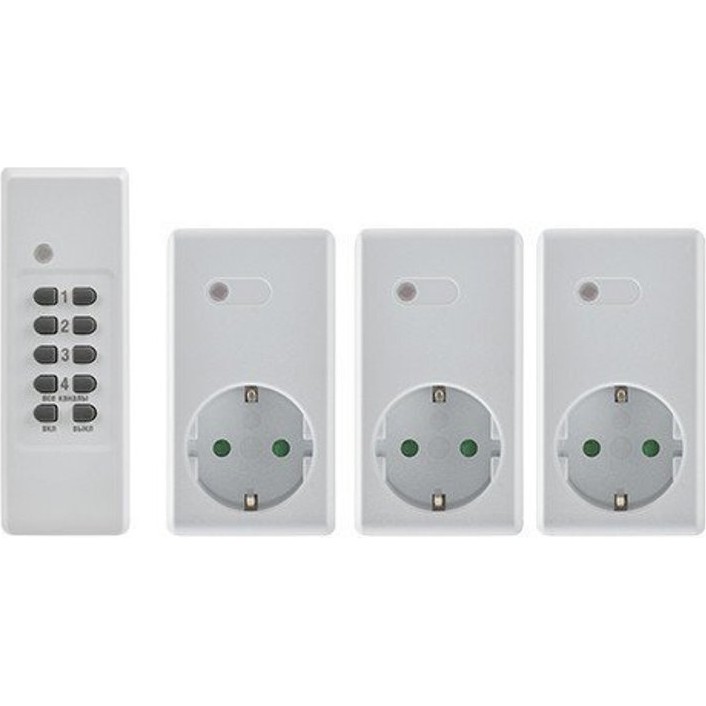

Розетка с дистанционным управлением ROBITON УД-3
Настройка механических таймеров ME-01/ME-03
Программа механического таймера задаётся нажатием лепестков на вращающемся круге вокруг розетки. Нажатие одного лепестка включает электричество на 15 минут, а весь круг делает полный оборот за 24 часа.
Например, для работы прибора с 18:00 до 23:00 нужно нажать 20 лепестков в этом интервале. Для интервала с 7:00 до 7:45 опускают 3 лепестка, а для срабатывания с 19:00 до 22:00 — 12 лепестков.
Устанавливать программу рекомендуется без подключения таймера к сети. После того как программа и текущее время выставлены, таймер вставляют в розетку, переключатель переводят в рабочее положение и подключают нагрузку.
Переключатель справа на корпусе имеет два положения: в одном ток подаётся на розетку напрямую независимо от программы, в другом — строго по заданному расписанию.
Техника безопасности и технические ограничения
Все модели, кроме ME-03, предназначены только для использования внутри помещения. В сеть нельзя включать приборы, сила тока которых превышает 16 А.
Перед включением нагрузки стоит убедиться, что вилка прибора полностью вставлена в розетку таймера. Повреждённый таймер нельзя включать в сеть и разбирать — ремонт должен выполнять только специалист.
Технические характеристики механического таймера: входное напряжение 220–240 В 50 Гц, максимальная мощность 16 А/3600 Вт, диапазон рабочих температур от 10 до 40 °С. Модели ME-01 и ME-03 рассчитаны на нагрузку до 3500 Вт при силе тока 16 А.

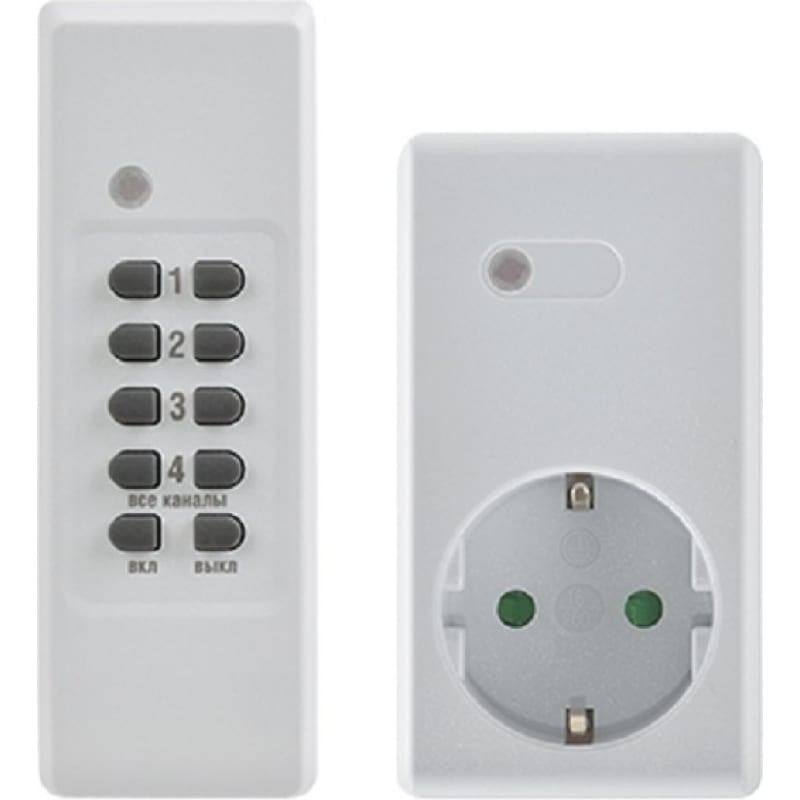

Розетка с дистанционным управлением ROBITON УД-1
